河南太平洋电缆浅谈电缆的用途及规格型号

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。下面是整理的关于各种电缆的用途及规格型号及电缆正确的表示方法，是电线电缆生产厂家必知的。

1、 型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：

1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型

2)导体代号T—铜导线(略) L-铝芯

3)绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯

4)护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包

5)特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型

6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝

7)外护层代号1—纤维层 2—PVC套3—PE套

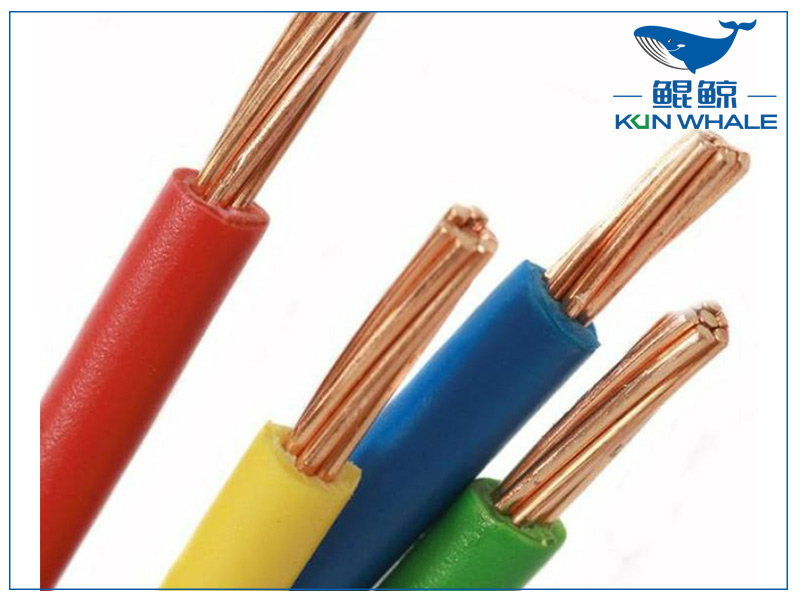

2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV，一般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV，一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV，轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV，轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆

3、规格规格又由额定电压、芯数及标称截面组成。

电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V;中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6(10)KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。标称截面是指导体横截面的近似值。为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。

4、标准编号我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的，主要的目的当然为使设计、使用统一。

我这里主要介绍几个与我公司生产产品相关的电线电缆标准编号。

1)GB5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆

2)JB8734-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线2)GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆

3)GB/T12706-2002额定电压1kV到35kV挤包绝缘电力电缆及附件

4)GB/T 9330-1988塑料绝缘控制电缆5、举例说明a) VV-0.6/1 3×150+1×70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。b) BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
