控制电缆屏蔽层接地

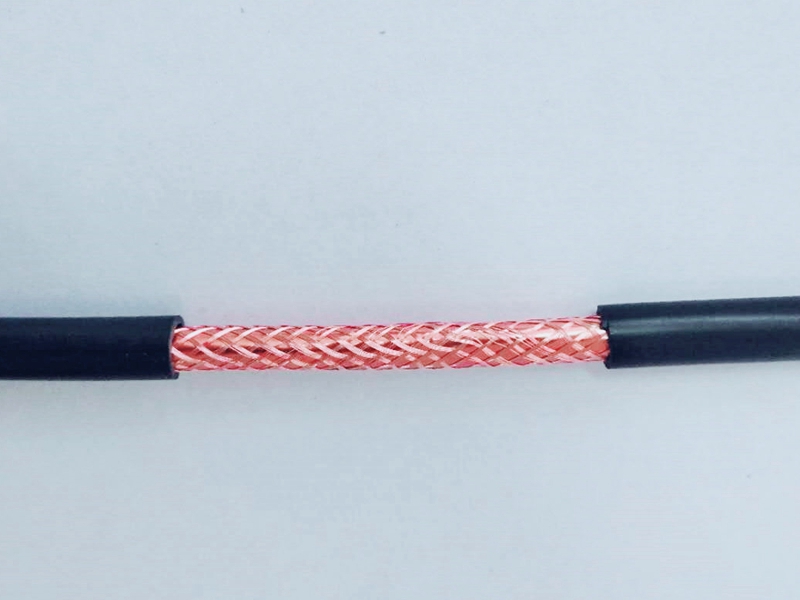

控制电缆屏蔽层接地可让屏蔽层感应的信号从低阻抗的通道导走，因为地信号的阻抗比较低，所以都喜欢连接到地上，避免电缆上的脉冲信号在没有接地的屏蔽层上形成环流导致屏蔽层不同点电势差异而引起噪声传输。

一、控制电缆屏蔽层接地的原则：

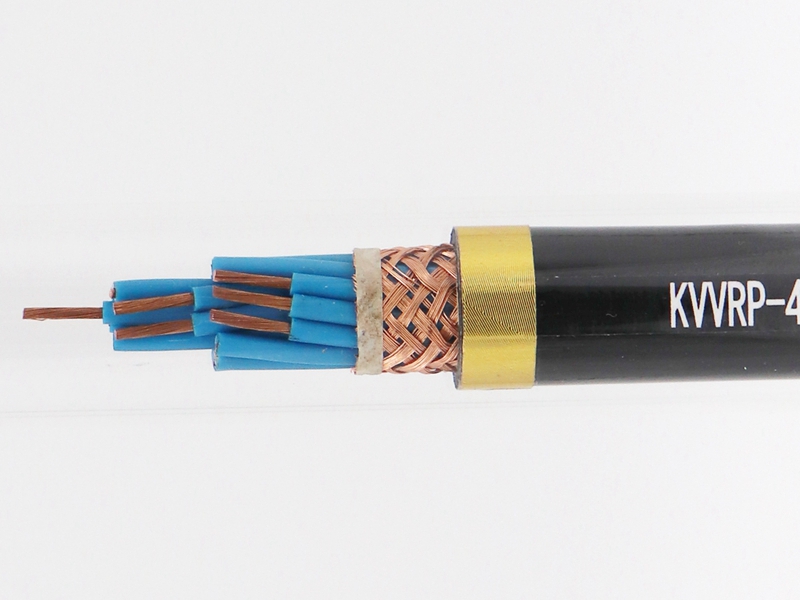

屏蔽电缆的屏蔽层用接地线焊接引出即可，接到专用接地铜排上。接地线选用≥1.5mm的黄绿软铜线。接到接地铜排一端的地线须挂锡或压线鼻子，必须保证每一根接地线与铜排可靠连接。严禁使用电缆内的空线替代屏蔽层接地。目前相关规程和规范没有明确要求这种情况下是采用单端接地还是两端接地，根据电缆接线的工程实践，是采用单端接地，接地点的选择按取用原则来处理。

二、控制电缆屏蔽层接地方式

1、电气设备之间的电缆屏蔽接地
主控或网控室至高压开关场的继电保护电缆，其屏蔽层应在开关场和控制室内两端接地。在控制室内，屏蔽层宜接于保护屏内的接地铜排上；在开关场，屏蔽层应在与高压设备有一定距离的端子箱内接地。互感器每相二次回路经两芯屏蔽电缆从高压箱体引至端子箱，该电缆屏蔽层在高压箱体和端子箱两端接地。如果瓦斯继电器到中间端子箱过渡时，瓦斯继电器到端子箱的控缆必须两端接地，端子箱再到保护屏的控缆两端也必须接地。

主厂房内继电保护电缆，其屏蔽层应在就地设备端子箱和主控保护盘内进行两端接地；另外，用于主厂房内其他部分的保护及控制电缆，亦采用两端接地：如高压盘－低压盘、低压盘－MCC盘、高、低压盘-就地控制箱之间的屏蔽电缆。同列盘之间的盘连电缆同样屏蔽层要两端接地。

对于双层屏蔽电缆，内屏蔽应一端接地，外屏蔽应两端接地，即双屏蔽电缆的一端应使内层屏蔽与外层屏蔽焊接到一起，然后用接地线焊接引出到保护盘或光端设备终端上的接地铜排上，另一端只引出外屏蔽层接地。另外，传送音频信号所采用的屏蔽双绞线，其屏蔽层应在两端接地；保护至音频接口的控制电缆应采用双绞双屏蔽电缆，每一个接点用一对芯传送，屏蔽层应两端接地。

2、至DCS盘柜的电气电缆屏蔽接地
高压开关场、主控和网控保护盘、变压器以及高、低单端压盘至DCS的屏蔽电缆采用单端接地方式。单端接地点一般按取用原则设置，凡是从以上设备送到DCS盘柜的反馈信号（位置、故障和模拟量信号），均应在DCS侧做单端接地；凡是从DCS盘柜送出的控制指令（合、跳闸或其他指令），均应在保护盘侧做单端接地。

三、控制电缆屏蔽层接地应符合下列要求：
a)作为传输模拟信号回路的控制电缆和屏蔽层作为信号返路的同轴电缆，其屏蔽层宜采用集中一点接地方式，不得两点接地。
b)控制电缆屏蔽层除a)情况需要一点接地外，其余宜采用两点接地。选择两点接地时，应考虑在暂态电流作用下电缆屏蔽层不致被烧熔。
c)当电缆屏蔽层采用一点接地时，其接地点应根据信号源和接收端是否接地来确定。
d)采用双重屏蔽或复合式总屏蔽时，内屏蔽层为一点接地，外层蔽层为两点接地
