郑州电缆厂家太平洋线缆带你了解不同颜色电缆都代表什么

郑州电缆厂家太平洋线缆带你了解不同颜色电缆都代表什么

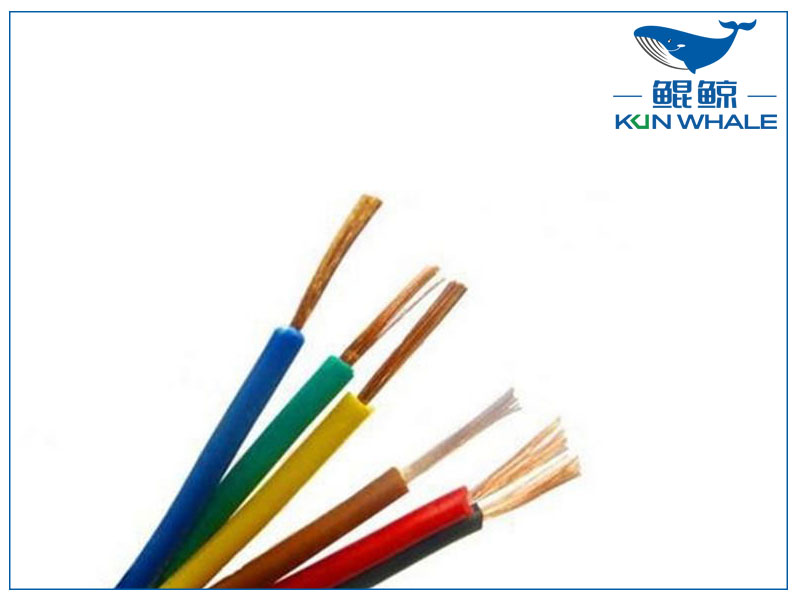

电线颜色是大家在使用时都比较关注的，但很多人都不知道电线上面的颜色代表什么。黑、白、绿、红、蓝、橙、棕和灰，电线外面的绝缘护套颜色通常都有自己的指代意义。下面，太平洋线缆就来详细告诉大家电线颜色代表什么线。

一般规定，三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。你说的变压器也许是控制回路的电源，如是380V，接到任意两根火线上；如是220V，则接一根火线，一根零线。

实际操作安全为上。红色是火线，蓝色是零线，黄色或黄白相间的是地线。相线一般是黄、绿、红，保护中性线（PEN线）是黑色，保护线(PE线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。

根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定：“配线时，相线与零线的颜色应不同；同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。”

按规定颜色布线插座图：红色、蓝色、双色线穿入插座底盒。红色作火线，蓝色作零线，双色线作地线。按规定颜色穿线，施工也方便，红色线火线与插座L极连接，蓝色零线与N极连接，双色线与接地标识连接。

按规定颜色灯路布线图：进火线用红色，零线用蓝色，控制线用黄色（也可使用绿色）
